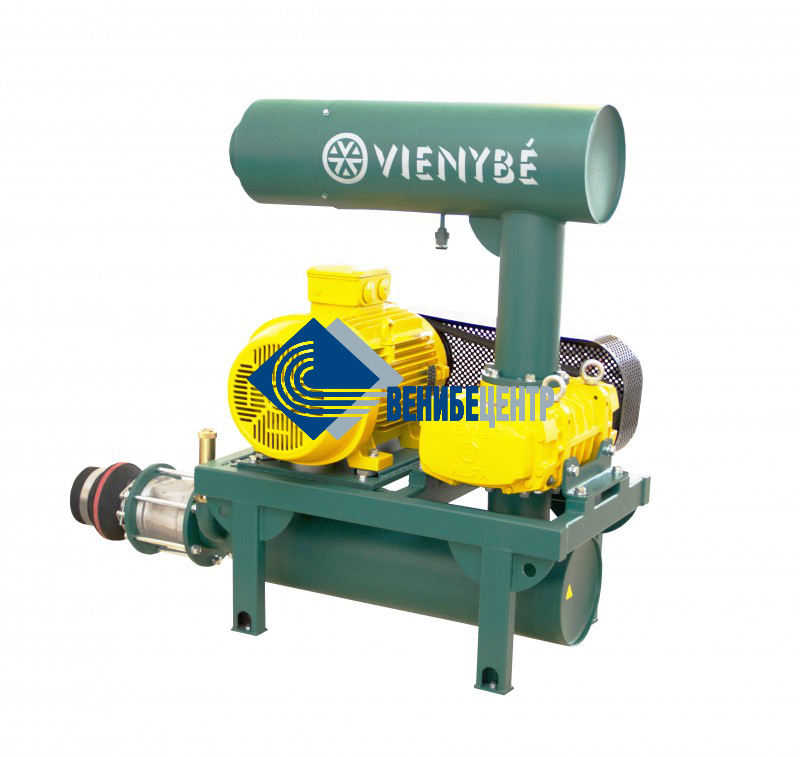

Воздуходувка ALFA-5G
Цена договорная
Оставить отзыв
подробное описание
Особенностью ременных воздуходувок является клиново-ременной принцип передачи вращающего момента с вала электропривода на ротор компрессора. Монтаж данного узла выполнен для варианта подачи воздуха в горизонтальном направлении.
В стандартном варианте комплектации производится поставка:
- Нагнетателя ALFA 5G в комплекте с электродвигателем.
- Жёсткой монтажной рамы.
- Глушителей для всасывания (с фильтром) и нагнетания.
- Комплекта амортизационных подушек.
К дополнительной комплектации относятся компенсатор, а также предохранительный и обратный клапаны.
Характеристики
Габаритные и монтажные размеры воздуходувок ALFA-5G
|
Модель
|
Мощность
двигателя кВт |
Габаритные и монтажные размеры (мм) |
Масса (кг) без
эл.двигателя |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
L |
B |
H |
B1 |
B2 |
L2 |
L3 |
h |
h1 |
d |
d2 |
d1xn |
T | |||
| ALFA-5G/ 3ALFA-5G | 7,5-55 | 1700 | 900max | 1450 | 665 | 600 | 680 | 110 | 212 | 1090 | 168,3 | 168,3 | 11×2 | 350 | 290 |
Электродвигатели для воздуходувок ALFA-5G
|
Мощность
эл.двигателя КВт |
1,1
|
1,5
|
2,2
|
3,0
|
4,0
|
5,5
|
7,5
|
11,0
|
15,0
|
18,5
|
22,0
|
30,0
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Масса (кг)
n=3000 об/мин |
-
|
22
|
25
|
33
|
44
|
59
|
62
|
75
|
117
|
134
|
169
|
220
|
|
Масса (кг)
n=1500 об/мин |
22
|
28
|
34
|
38
|
44
|
61
|
73
|
113
|
133
|
167
|
181
|
232
|
Конструкция
- Электродвигатель.
- Компрессорный узел ALFA 5G
- Глушитель с воздушным фильтром очищает всасываемый воздух, снижает уровень шума.
- Глушитель нагнетания снижает уровень шума.
- Предохранительный клапан при повышении давления в системе, избыток воздуха выпускает в атмосферу и таким образом предохраняет двигатель от излишних перегрузок.
- Обратный клапан в момент остановки воздуходувки не позволяет сжатому воздуху роторы компрессора вращать в обратном направлении и их разналадить.
- ;Амортизационные подушки - гасит вибрацию.
- Компенсатор.
Oбозначение
Образец обозначения ременных воздуходувок:
OMEGA ALFA-5G-40-17,9-3-18,5-2D-G
OMEGA ALFA-5G-40-17,9-3-18,5-2D-G
| Обозначение | Пояснение |
|---|---|
| OMEGA ALFA-5G | обозначение компресора |
| 40 | Перепад давления, кПа |
| 17,9 | Производительность, м3/мин |
| 3 | Синхронное число оборотов вала электродвигателя, тыс. об./мин |
| 18,5 | Мощность электродвигателя, кВт |
| 2 | Всасываемый воздух с окружающей среды или c трубопровода |
| D | Ременная |
| G | Шумоизолирующий кожух (если комплектируется) |
