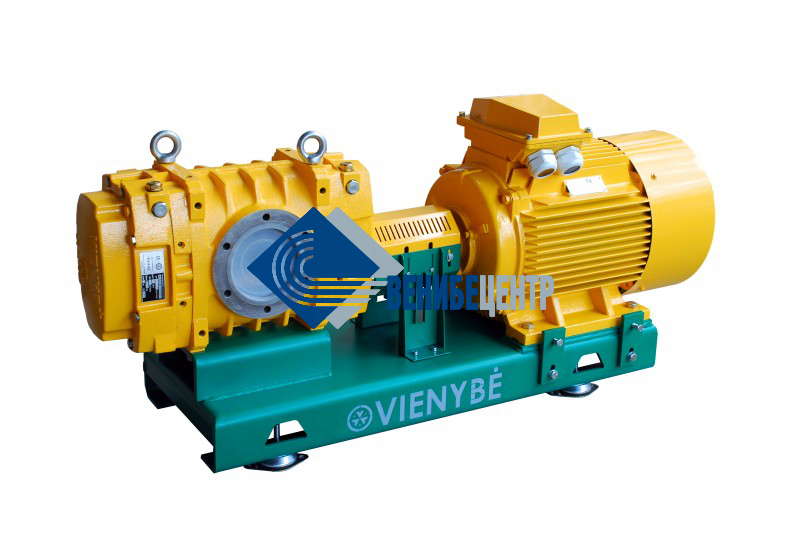

Воздуходувка ALFA-5G-MH-70-17,0-3-30
Установка позволяет подавать воздух в объеме от 16 до 18,7 кубических метров в минуту, изменение параметров давления в этом случае не будет превышать 1 бар. Существует 7 различных видов использования электрических двигателей с крутящимся моментом 3000 оборотов с диапазоном мощности 11-45 кВт. При необходимости конструкцию можно дополнительно оборудовать компрессором.
Основные особенности:
- Минимальные размеры;
- Устойчивость благодаря цельной раме с повышенной жесткостью;
- Монтаж конструкции осуществляется непосредственно на месте установки;
- Муфта имеет повышенные параметры эластичности;
- Заменить компоненты оборудования можно производить непосредственно на рабочем месте, не осуществляя разборку воздуховода;
- Центральное расположение валов отличается высокой точностью, что исключает даже малейшую вибрацию при работе;
- Существует система амортизации.
В качестве передаточного элемента от электрического двигателя, применяется муфта с повышенной эластичностью Wrapflex. Отличительной характеристикой данного изделия является простая установка и быстрая замена при необходимости, она может проводиться непосредственно на месте, без предварительного снятия ступиц и других элементов конструкции. Муфта имеет малое число элементов, что позволяет ее при необходимости легко разбирать и собирать.
К основным компонентам муфты относятся: ступицы, крышка обладающая функцией водонепроницаемости и защиты, полиуретановый элемент с повышенной эластичностью. Элемент способствует снижению уровня вибрации, защищая рабочие поверхности от возможных перегрузок.
Преимущества использования:
- Диапазон рабочий показателей температурного режима составляет от -40 до +90С;
- Высокая гибкость на излом и на скручивание;
- Подавление вибрации от вращения;
- Замена элемента может проходить на месте без полной разборки муфты;
- Затраты на эксплуатацию минимальные;
- Не требуется наличие смазочных материалов;
- Высокая степень эксплуатационной надежности.
Характеристики
Модификация |
Произ водитель- ность (м³/мин) |
Перепад давления (кПа) |
Электродвигатель |
Габаритные размеры, мм LxBxH |
h, мм | l, мм | Масса, кг | Код | ||
Рабочий от-до | Максимально допустимый |
Мощность (кВт) |
Об./мин | |||||||
ALFA-5G-MH-70-17,0-3-30 | 17,0 | 0-70 | 72 | 30 | 2960 | 1475x420x660 | 415 | 775 | 485 | 3177400000 |
Oбозначение
Обозначение | Пояснение |
ALFA-5G | Тип воздуходувки |
MH | Соединение с двигателем осуществляется через муфту, МН-компрессор смонтирован для горизонтальной подачи воздуха. |
20 | Перепад давлений , кПа |
18,7 | Производительность , м³/мин. |
3 | Синхроническое число оборотов вала электродвигателя, тыс.об/мин |
11 | Мощность электродвигателя, кВт |
