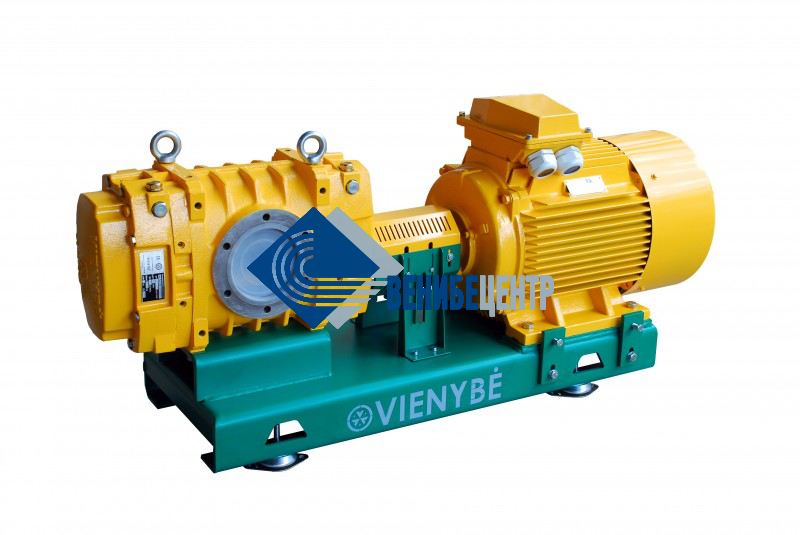

Воздуходувка ALFA-5G-MH-100-16,0-3-45
Подача сжатого воздуха или создание вакуума происходит за счет работы такого агрегата как воздуходувка. Традиционно данное приспособление используется исключительно в промышленности.
Для непрерывного использования воздуходувки подходят стационарные условия, температура воздуха может варьироваться в пределах - 15°С до +45°С. При средней температуре давление может быть 80 кПа, в вакуум – 50 кПа.
В условиях жилых помещений установка такого оборудования категорически запрещена, также как и в объектах повышенной взрыво и пожаро опасности.
Монтаж компрессора и электродвигателя происходит на раме, поставленной на амортизационные подушки. В свою очередь они предназначены для заглушения вибрации, которая передается от воздуходувки к фундаменту.
Подключение агрегата к трубопроводу происходит посредством резиновых компенсаторов.
При транспортировке воздуходувки, необходимо позаботиться о ее безопасности и защитить от возможных повреждений. Также необходимо хорошо закрепить конструкцию на самом транспорте, чтобы во время движения она не соскочила и не перевернулась.
Характеристики
Модификация |
Произ
водитель- ность (м³/мин) |
Перепад давления (кПа) |
Электродвигатель |
Габаритные
размеры, мм LxBxH |
h, мм | l, мм | Масса, кг | Код | ||
Рабочий от-до | Максимально допустимый |
Мощность (кВт) |
Об./мин | |||||||
ALFA-5G-MH-100-16,0-3-45 | 16,0 | 0-100 | 100 | 45 | 2940 | 1510x420x630 | 415 | 775 | 520 | 3177600000 |
Oбозначение
Обозначение | Пояснение |
ALFA-5G | Тип воздуходувки |
MH | Соединение с двигателем осуществляется через муфту, МН-компрессор смонтирован для горизонтальной подачи воздуха. |
20 | Перепад давлений , кПа |
18,7 | Производительность , м³/мин. |
3 | Синхроническое число оборотов вала электродвигателя, тыс.об/мин |
11 | Мощность электродвигателя, кВт |
