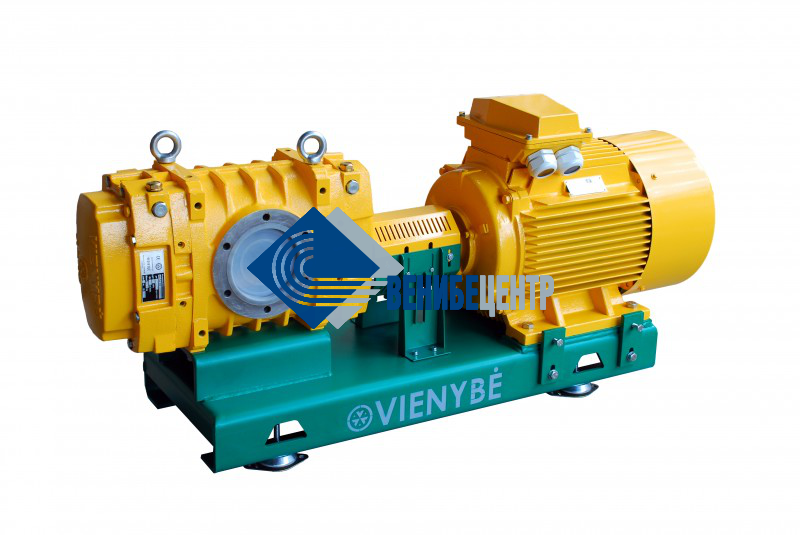

Воздуходувка ALFA-5G-MH-30-18,3-3-15
Воздуходувки модификации ALFA-5G-MH-30-18,3-3-15 – компактные и простые в монтаже устройства, способные обеспечить подачу сжатого воздуха до 18,7 м. куб/мин, при перепаде давления в системе до 1 атм.
Воздуходувка может поставляться в различных вариантах исполнения с мощностью от 11 до 45 кВт. Монтируется с электродвигателем 3000 об/мин и 2-х или 3-х лопастным компрессорным узлом, который с эл. движком соединен при помощи упругой муфты Wrapflex (изготавливается из полиуретана). Муфта закрыта водонепроницаемой крышкой из нейлона. Обратите внимание, что конструктивно муфта может быть заменена без разбора основных компонентов машины, а именно, ступиц и основных соединительных частей.
Воздуходувка монтируется на сплошной жесткой раме и имеет минимальное количество соединительных компонентов, благодаря чему установку легко обслуживать и ремонтировать. Модификация ALFA-5G-MH-30-18,3-3-15 предусматривает наличие амортизационной системы, гасящей вибрации при работе компрессора и исключающей удары оборудования. Благодаря высокоточной центровке валов, вибронагруженность машины находится в приемлемой зоне.
Основные плюсы воздуходувки ALFA-5G-MH-30-18,3-3-15 в работе:
- допускается рабочая температура от -40 до +90 градусов;
- встроенная система, гасящая вибрации;
- минимальные вложения на техобслуживание и эксплуатацию;
- возможность замены муфты без разборки машины;
- не требуется смазка;
- высокая надежность и долговечность в работе.
Характеристики
Модификация |
Произ водитель- ность (м³/мин) |
Перепад давления (кПа) |
Электродвигатель |
Габаритные размеры, мм LxBxH |
h, мм | l, мм | Масса, кг | Код | ||
Рабочий от-до | Максимально допустимый |
Мощность (кВт) |
Об./мин | |||||||
ALFA-5G-MH-20-18,7-3-11 | 18,7 | 0-20 | 22 | 11 | 2930 | 1320x400x593 | 375 | 620 | 362 | 3177000000 |
ALFA-5G-MH-30-18,3-3-15 | 18,3 | 0-30 | 33 | 15 | 2940 | 1265x420x593 | 375 | 620 | 372 | 3177100000 |
Oбозначение
Обозначение | Пояснение |
ALFA-5G | Тип воздуходувки |
MH | Соединение с двигателем осуществляется через муфту, МН-компрессор смонтирован для горизонтальной подачи воздуха. |
20 | Перепад давлений , кПа |
18,7 | Производительность , м³/мин. |
3 | Синхроническое число оборотов вала электродвигателя, тыс.об/мин |
11 | Мощность электродвигателя, кВт |
